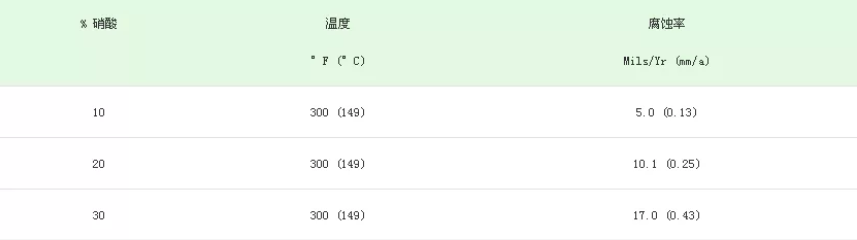

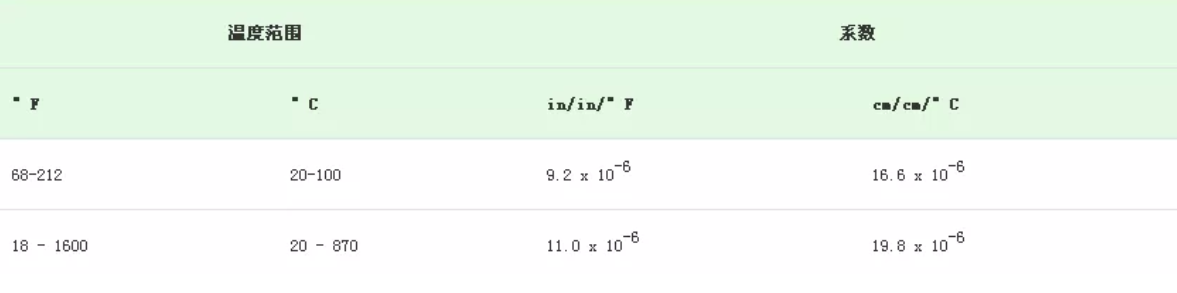

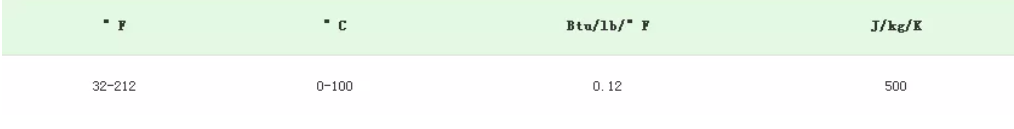

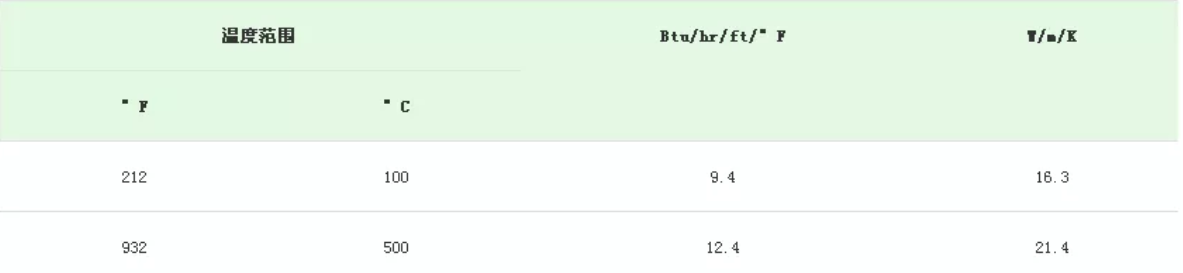

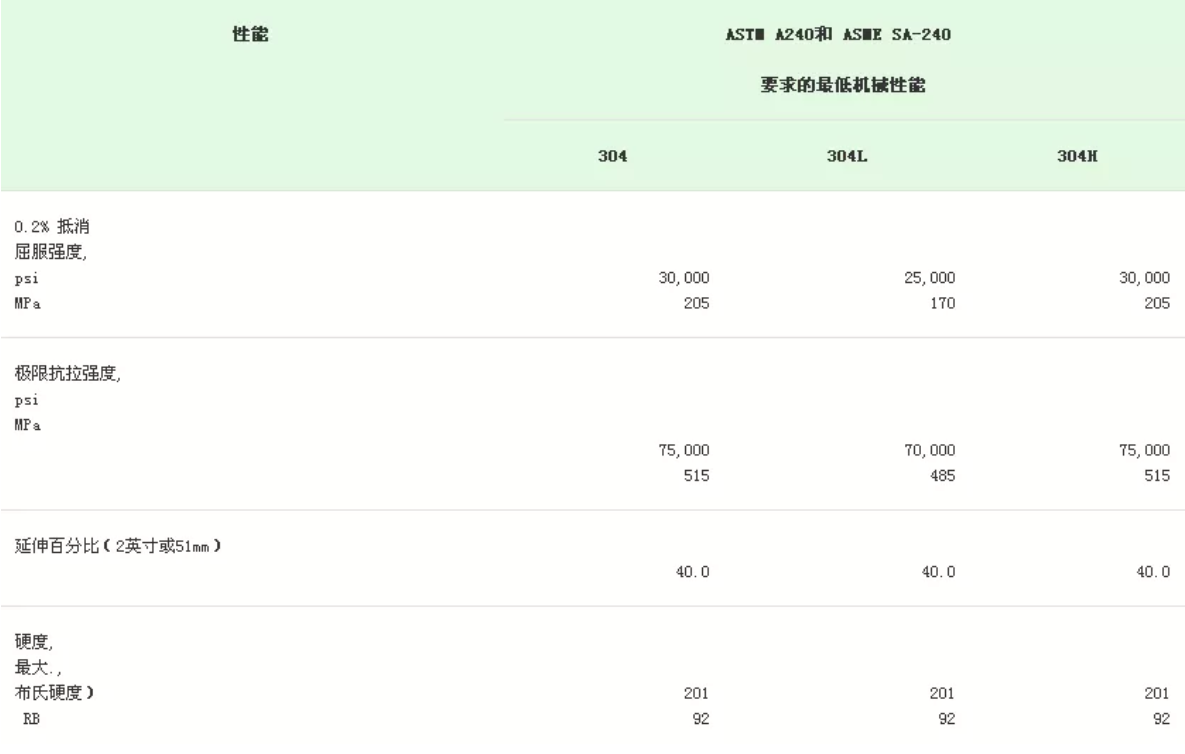

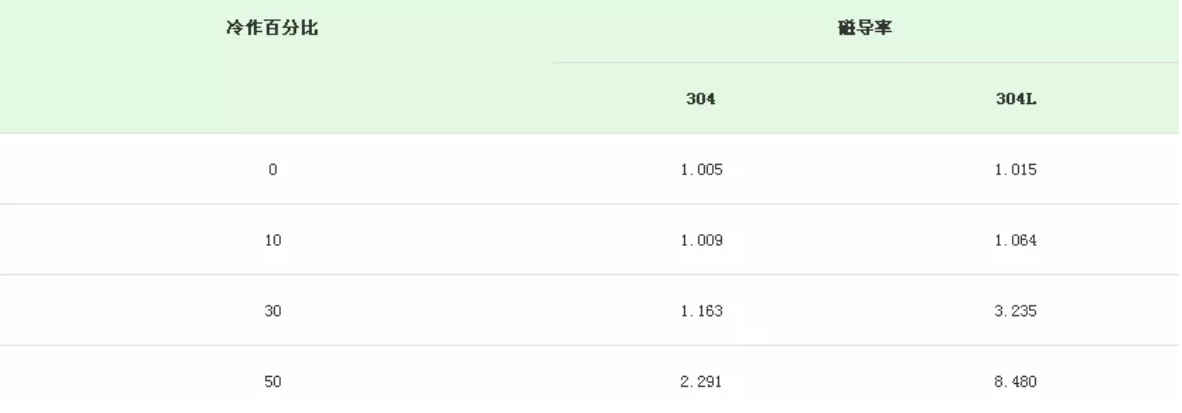

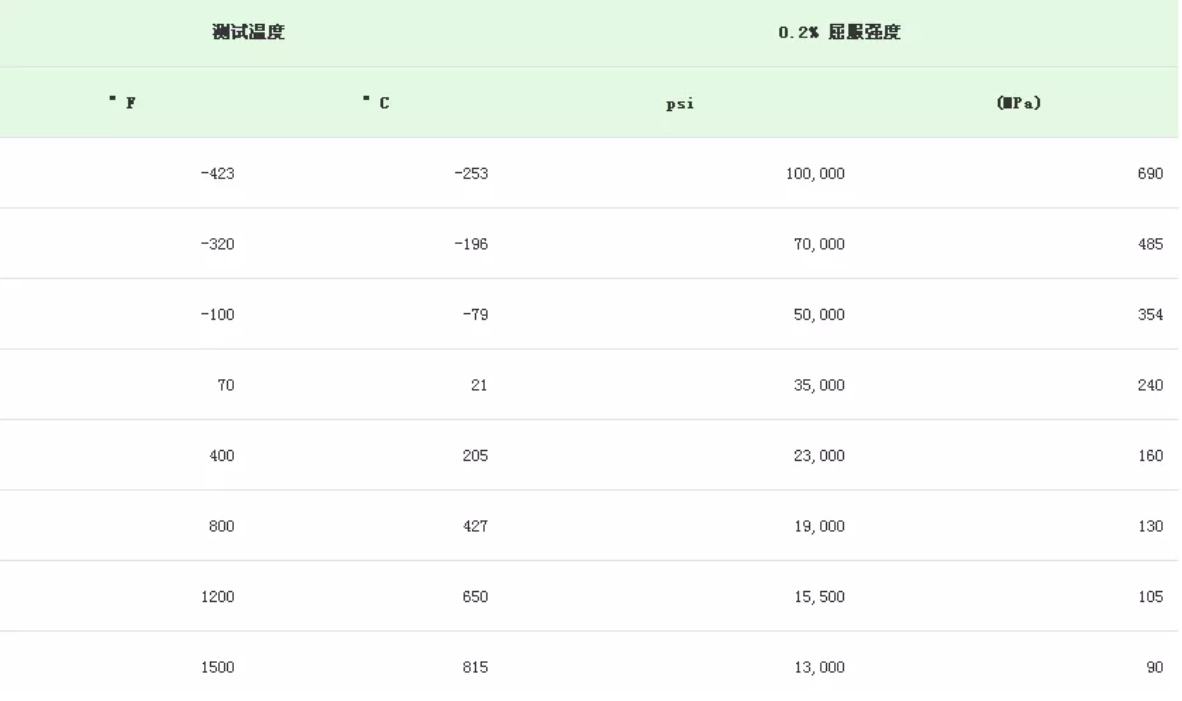

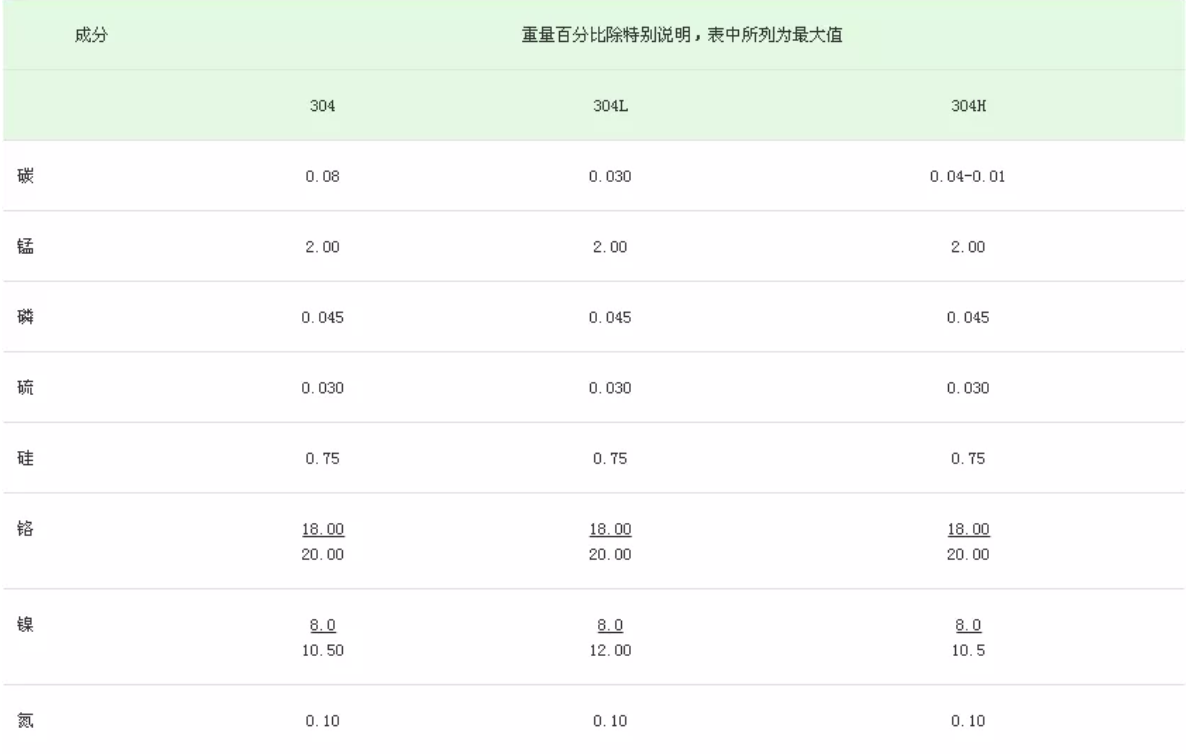

對比304、304L、304H不銹鋼。詳解304H（S30409）合金知識

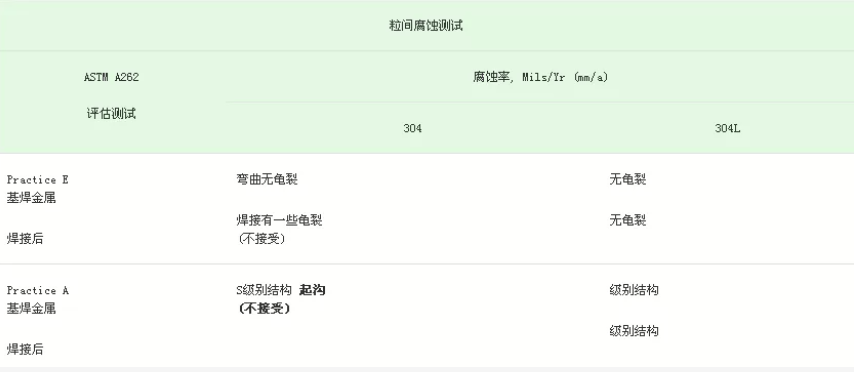

粒間腐蝕：18-8奧氏體不銹鋼暴露在800°F至 1500°F (427°C至 816°C)溫度下，可能引起碳化鉻在晶界沉淀。這類不銹鋼暴露在苛刻環境下，容易形成粒間腐蝕。304合金中的碳成分導致其在氣焊和熱影響區焊接過程中的熱狀態下，產生敏化。因此，材料在焊后狀態使用的情況下，通常選用碳含量較低的304L合金。低碳含量延長了碳化鉻沉淀到危害水平的時間，但是材料長期處于沉淀溫度范圍內，并不能完全消除這種沉淀。

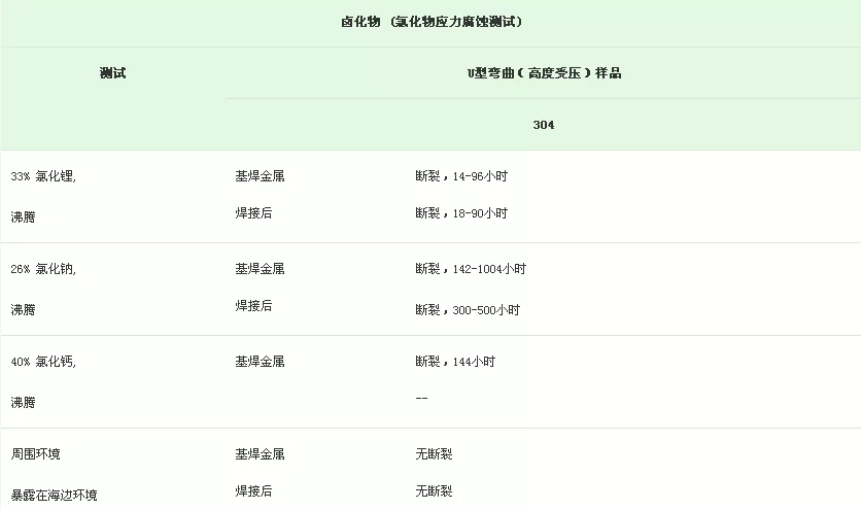

應力腐蝕龜裂：304，304L，304H合金是奧氏體不銹鋼中最容易發生應力腐蝕龜裂的（SSC），因為他們的鎳含量相對低。引起應力腐蝕龜裂的條件有：（1）鹵化物離子的存在（通常是氯化物），（2）殘余的張力，（3）溫度超過120°F (49°C)。合金成形過程中的冷變形，拉幅成管板，焊接操作等都可以產生應力。退火，冷變形后的消除應力熱處理都可減少應力，因而降低了鹵化物應力腐蝕龜裂可能性。在可能引起粒間腐蝕的環境中，低溫退火狀態下作業，最好選擇低碳的304L合金材料。
